特性

?圓形幾何構造，易于安裝和調整

?預安裝在帶刻度的、氧化發黑處理的鋁環中

?全接觸式固定于安裝座和卡環之間

?由N - BK7玻璃制成

?焦距可選50.0 mm到1000.0 mm

?兼容SM1透鏡套筒

?實現一個方向的光束放大

?準直和圓形化激光二極管的輸出

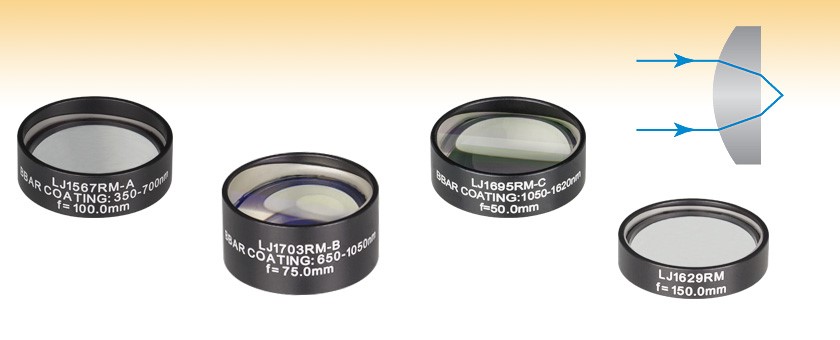

像我們的N-BK7平凸柱面透鏡一樣，這些?1英寸正柱面透鏡可以在一維方向上聚焦光束。另外，它們通過環氧樹脂固定在圓形盒中，可安裝在我們的SM1透鏡套筒或者其它?1英寸透鏡安裝座中。

鏡盒經過氧化發黑處理，并刻有產品型號、焦距和鍍膜信息(如果有鍍膜)。壁厚的設計考慮了使用SM1RR卡環固定透鏡時，卡環可與柱面透鏡全接觸。

這些透鏡的一種可行應用是將來自氣池的熒光聚焦成一條細線，然后成像在光電倍增管上。另外，一對柱面透鏡可以用于準直和圓形化激光二極管的輸出。為了最小化球差，當把光束聚焦成一條線時應將準直光源入射到透鏡的曲面，而把線光源準直時應將線光源入射到透鏡的平面。
