特性

? X和Y行程：±1.0 mm (±0.04英寸)

? M3 x 0.2調節器提供200 μm/rev分辨率

? 使用包含的SM05RR卡環安裝最厚0.23英寸(5.8 mm)的?1/2英寸光學元件

? 使用卡環時的通光孔徑為?0.43英寸(?10.9 mm)

? 背板中的SM05 (0.535"-40)螺紋兼容?1/2英寸透鏡套管

? 4-40 (M3 x 0.5)安裝孔用于安裝迷你系列接桿

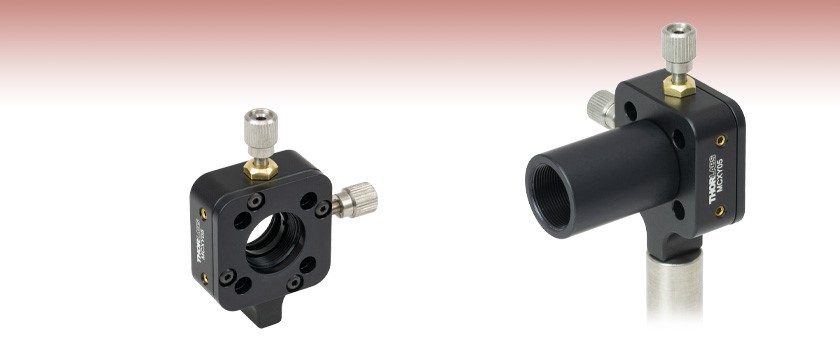

Thorlabs MCXY05(/M)平移調整架為?1/2英寸光學元件提供XY平移行程，兩個方向都是±1.0 mm (±0.04英寸)。調整架的前后板都保持靜止，而內部支架能在垂直于光軸的平面內沿X和Y軸平移。調節器每轉提供200 μm平移，可用手或0.05英寸(1.3 mm)六角扳手調節。調整架底部有一個4-40 (M3 x 0.5)安裝孔，可將其安裝在迷你系列接桿上。另外，四個帶0.05英寸(1.3 mm)內六角螺絲的通孔中可插入?4 mm籠桿，所以兼容我們的16 mm籠式系統。

MCXY05(/M)調整架包含SM05 (0.535"-40)內螺紋，可用包含的SM05RR卡環安裝最厚0.23英寸(5.8 mm)的?1/2英寸(12.7 mm)光學元件。安裝光學元件時，只需靠住SM05螺紋支架內部的凸緣并用卡環固定即可。當光學元件支架處于中心時，支架中心到調整架底部的高度是0.89英寸(22.7 mm)。使用Thorlabs的SPW603、SPW603L或SPW801卡環扳手擰緊或移除SM05RR卡環。
