特性

? 平臺安裝座，用于10.0 mm +0.0 mm / -0.2 mm立方和10 mm ± 0.1 mm / -0.3 mm直角棱鏡

? 光軸高度10 mm，以匹配迷你系列調整架和固定式光學安裝座

? 4-40(M3)螺孔，用于安裝接桿

? 通過5/64英寸六角固定撓性?shī)A持機制

? 扭力孔，用于5/64英寸球頭起子或六角扳手

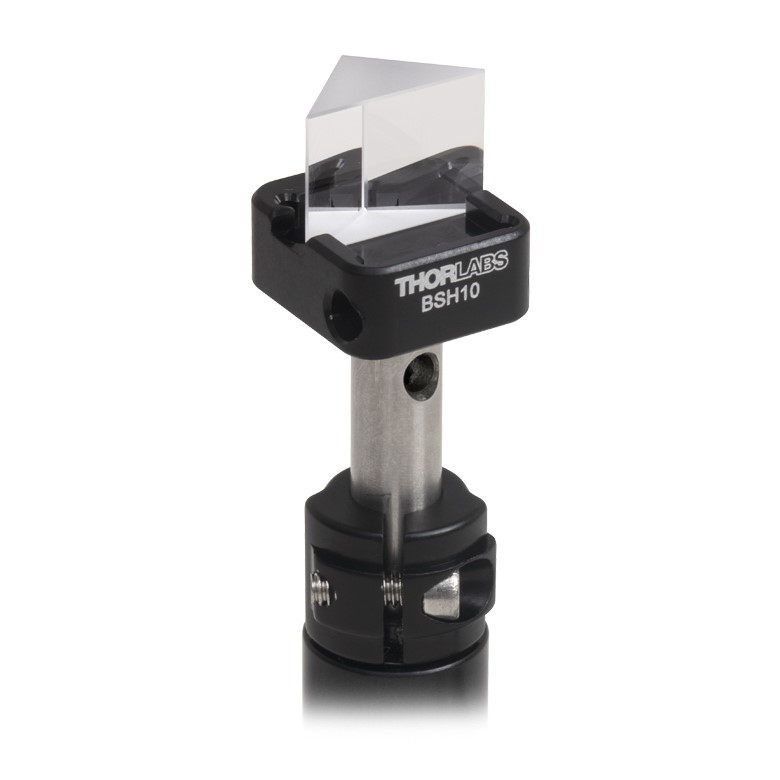

這種迷你系列平臺安裝座兼容10 mm +0.0 mm / -0.2 mm偏振和非偏振分束立方，以及10 mm ± 0.1 mm / -0.3 mm直角棱鏡和棱鏡反射鏡。BSH10(/M)安裝座具有撓性?shī)A持機制，能夠使用5/64英寸(2.0 mm)六角扳手驅動，還有4-40(M3)螺孔，兼容我們的迷你系列接桿和帶4-40(M3)固定螺絲的?12 mm底座式接桿。將BSH10(/M)擰緊到接桿頂部時，可以利用安裝座中的扭力孔通過5/64英寸球頭起子或六角扳手提供額外的杠桿。

請注意：為了減少損傷和應力引起的雙折射，我們建議安裝棱鏡時盡可能少用力。為了提供所需扭矩的參考，我們測試了紫外熔融石英直角棱鏡和N-BK7分束立方。根據測試得知，安裝直角棱鏡時，我們建議安裝扭矩不要超過1 lb-in(0.11 N?m)，安裝分束立方時，我們建議安裝扭矩不要超過2.5 lb-in(0.28 N?m)。我們建議使用TD24扭力螺絲刀與5/64英寸(2.0 mm)扳手鉆頭。
