商品詳情

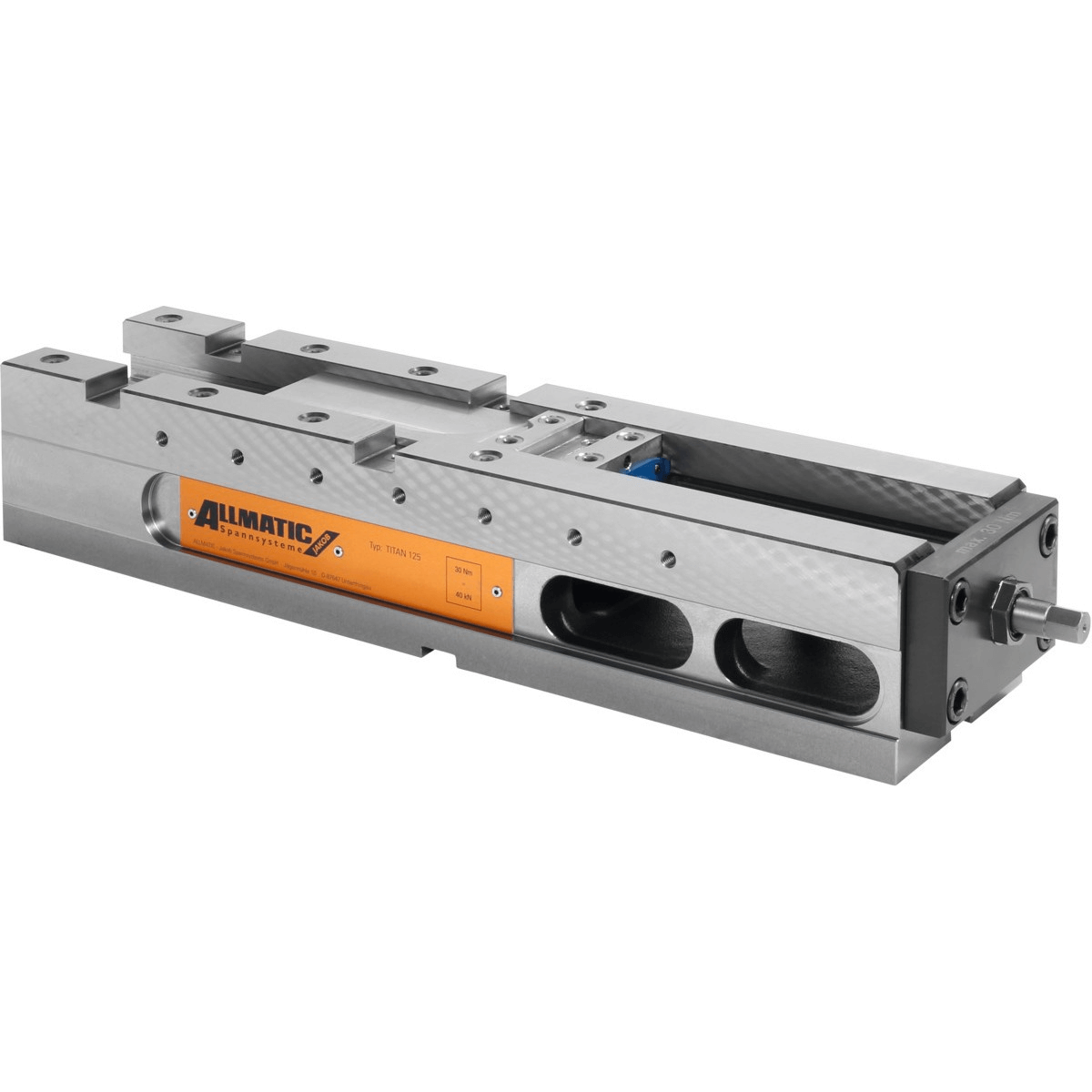

商品名稱：Titan 2 NC 高壓臺虎鉗

商品編號：6921848000055CT361302 160M

優點

精確、強大的多功能高壓虎鉗。

通過帶有超長力行程的高壓主軸實現可靠的坯件夾緊。

精確的成品件加工，基體已全面加工。

應用

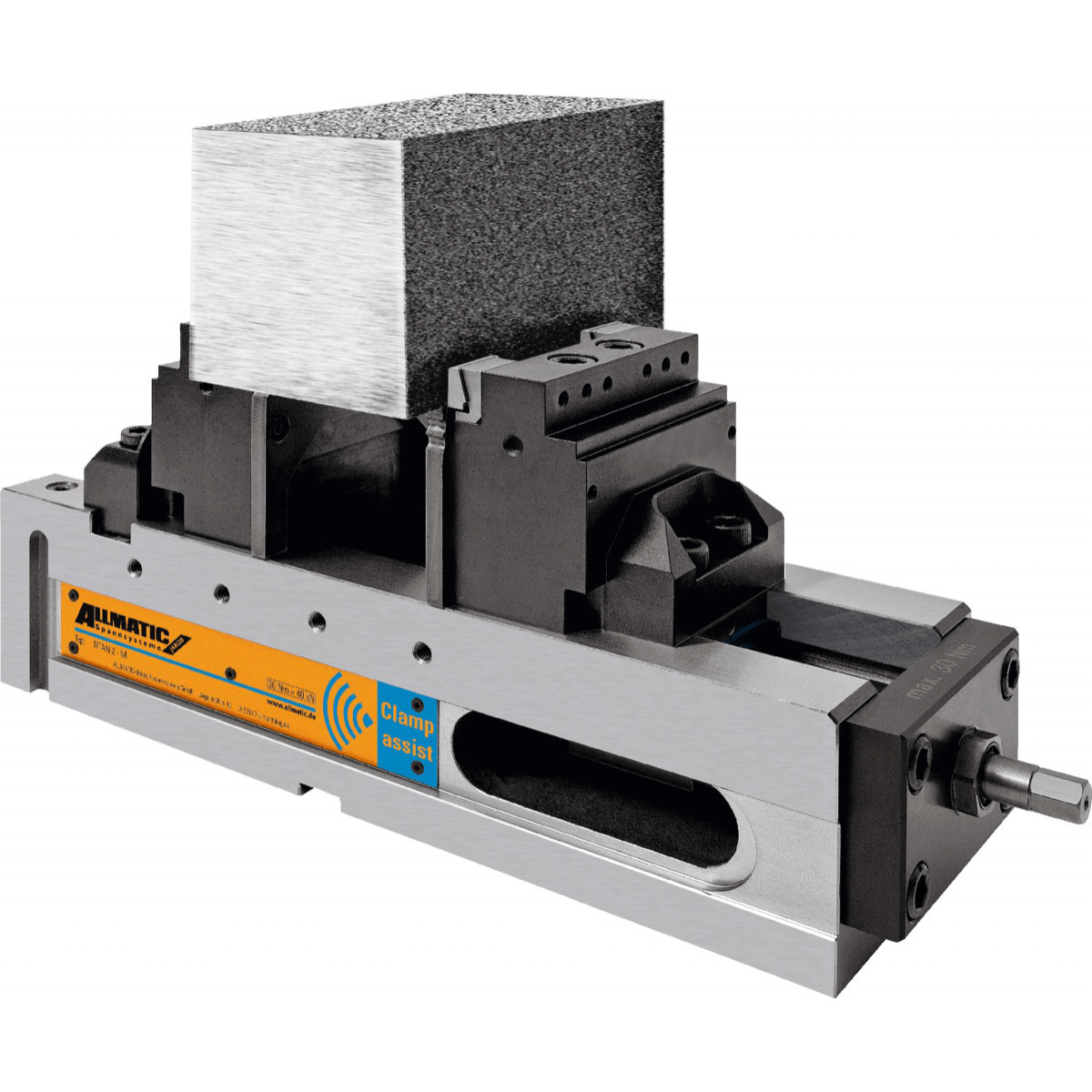

可以實現傳統裝夾、握爪裝夾和下拉裝夾。通過將經過淬硬加工且可以更換的握爪插入工件，能夠夾持坯件、氣炔切割件和鋸切件。適用于強度約 1000 N/mm2 以內的所有材料。可以水平或者在側面使用。

可選附件

卡爪

扭矩扳手

卡爪快速更換系統

供貨范圍

包括 3 個帶銷扳手，十二角套筒扳手工具頭 SW 14，4 個夾爪。

技術說明

特征：

用于模塊化裝夾系統的虎鉗。

擴展的力行程，配合下壓功能，可以可靠夾持坯件。

夾爪配有 M12 圓柱頭螺栓。

下壓夾持情況下將會損失 8 mm 的夾邊，針對 Gripp 時為 3 mm。

可以在靠近中性軸的位置上進行夾持。

兼容舊款產品的夾爪。

為冷卻液和切屑提供排放孔。高精度的調準槽。

用于工件限位擋塊和加長件的螺紋。

最大夾持力 40 kN。

導軌經過感應淬硬加工。側面，頂面和底面經過研磨處理。

功能

必須使用可以調節的扭力扳手（最大扭矩 30 Nm）進行裝夾。

采用特殊的高壓主軸和機械式的力倍增器。

特征

可以垂直使用。

屬性

f21mm

g30mm

m234mm

r164mm

主體寬度 B164mm

主體長度 a530mm

主體高度 c115mm

十字鍵槽20mm

型號160M

總長度 L587mm

槽間距 p

系列Titan 2

縱槽20mm

規格

重量68kg

顏色代碼，針對配套適用的配件Titan 2
